近半個(gè)月以來，東北的區(qū)域中心城市外墻保溫火患不斷，先是大東區(qū)東北大馬路與新生二街交匯處，一處老舊小區(qū)的既有建筑節(jié)能改造外墻著火；后又發(fā)生于洪區(qū)世代龍城夜半火災(zāi)；在此之前，渾南區(qū)名流印象發(fā)生過一樓堆放生活物品引發(fā)火情，將外墻保溫引燃的事件。
熟悉這個(gè)城市的朋友都知道，這幾年這種案例越來越多，可以說，除了脫落時(shí)有發(fā)生外，又進(jìn)入了火災(zāi)事故頻發(fā)期。修師傅今天分析一下外墻著火的原因，看看能否最大限度的避免這種悲劇的發(fā)生。
世代龍城半夜著火
火災(zāi)的發(fā)生需要有三個(gè)因素，一是有可燃物，二是有足夠的氧氣，三是足以引燃火險(xiǎn)的能量，三者缺一不可。
一、可燃物。
B級(jí)保溫材料在第二、三項(xiàng)條件成熟的情況就會(huì)燃燒，這是毋庸諱言的。目前我們市場上充斥著大量不合格的熱塑、熱固保溫材料。修師傅收集過很多在著火現(xiàn)場撿回的殘骸，發(fā)現(xiàn)氧指數(shù)基本上也就是二十三、四，連B2級(jí)也到不了。甚至在2016年3月18日哈爾濱會(huì)展城上城發(fā)生火災(zāi)，用的“熱固性”材料氧指數(shù)也只有26，這些假冒保溫材料如同干柴一般，遇到烈火就會(huì)燃燒。
在這里修師傅還想強(qiáng)調(diào)一下：熱固性材料的性能要明顯優(yōu)于熱塑性材料。
舉個(gè)例子：2016年正月十五剛過，北京市朝陽區(qū)前后兩天發(fā)生火災(zāi)。2月23日，北京朝陽區(qū)團(tuán)結(jié)湖北二條小區(qū)內(nèi)，一名73歲的“老炮兒”攜帶汽油點(diǎn)燃了該小區(qū)1號(hào)樓附近的雜物堆，并引發(fā)大火�；鹕鄬⒁恢彼膶拥谋夭牧先繜龤�，現(xiàn)場一片狼藉，所幸沒有人員傷亡。

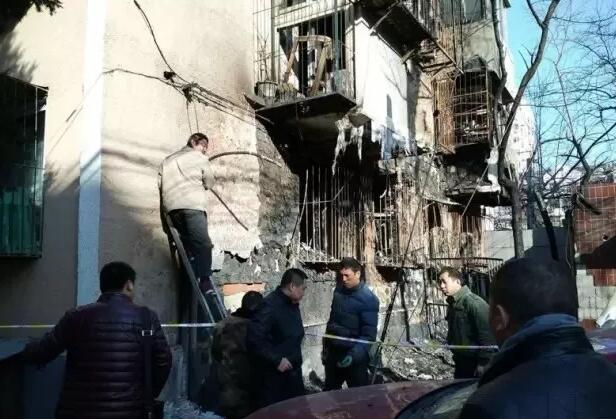

圖一、團(tuán)結(jié)湖北二條熱塑性保溫材料著火后的景象
2月24日中午12點(diǎn)20分左右，北京市朝陽區(qū)安貞西里二區(qū)20號(hào)樓樓下西南角的一棚子起火。從圖片來看，這部分過火之處的外墻涂料和保溫系統(tǒng)的防護(hù)面層已經(jīng)脫落，露出暗桔黃色的保溫材料，這種保溫材料在過火以后基本上碳化而沒有燃燒，但一樓的大部分板材在高溫、碳化、變形后脫落了。

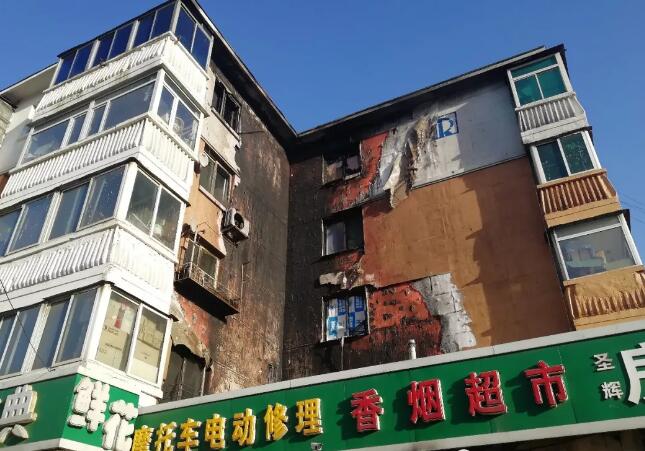

圖二、安貞西里二區(qū)熱固性保溫材料著火后的景象
2017年倫敦格倫菲爾塔和鄭州綠地原盛國際辦公樓分別發(fā)生鋁塑板幕墻著火，格倫費(fèi)爾塔的150mm厚的聚脲異氰酸酯保溫材料過火龜裂，而鄭州綠地辦公樓區(qū)區(qū)30mm厚的擠塑板著火后灰飛煙滅，與鋁塑板一同化為烏有。

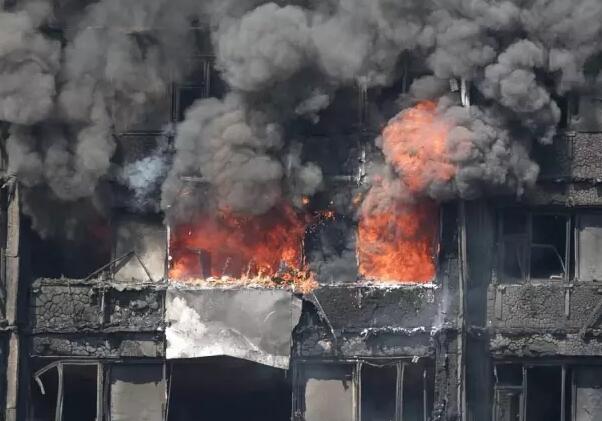

圖三、倫敦格倫菲爾塔的PIR熱固性保溫材料過火后碳化、龜裂

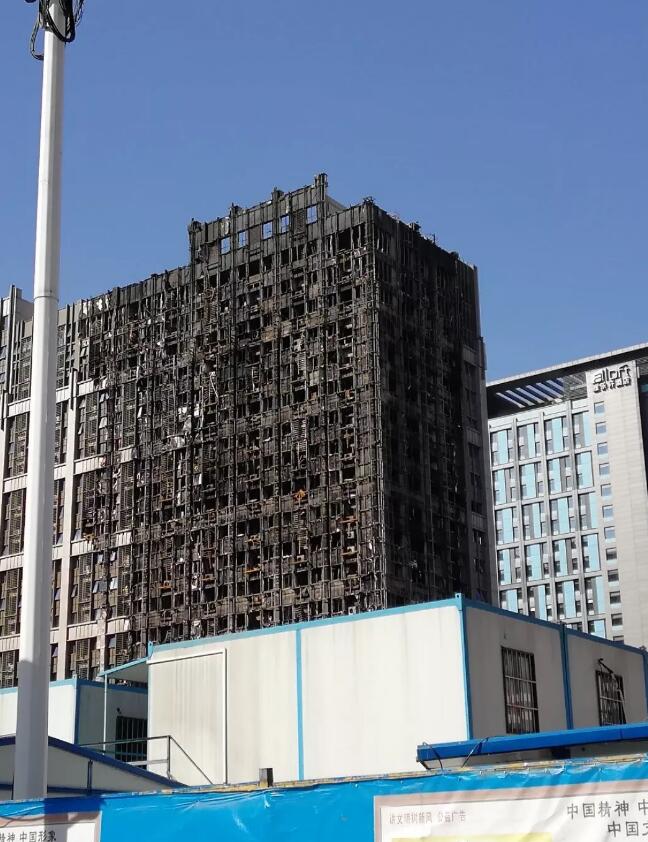

圖四、鄭州綠地原盛國際辦公樓著火后熱塑性擠塑板灰飛煙滅
二、足夠的氧氣。

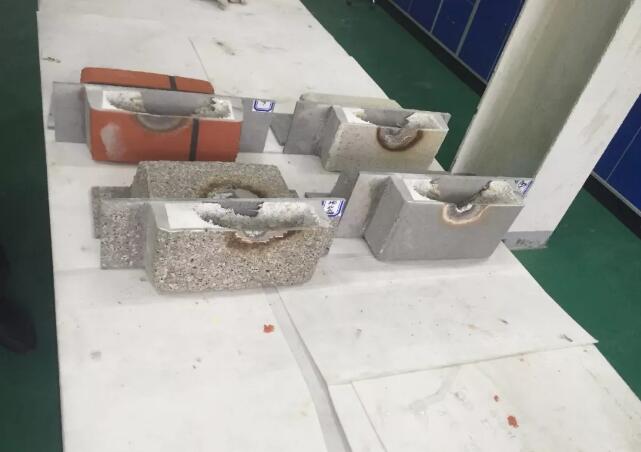

氧氣是物體燃燒的必要條件。保溫材料被粘貼到墻上，需要被密閉到一定的空間里以隔絕氧氣，最主要的是用防火隔離帶和抹面膠漿加網(wǎng)格布做成分倉隔離的狀態(tài)。修師傅曾做過實(shí)驗(yàn)，將300mm*300mm*60mm的苯板隔絕在5mm厚的抹面膠漿空腔內(nèi)，用1300℃的火焰噴射5分鐘，切開后發(fā)現(xiàn)苯板已經(jīng)熔融了，但防護(hù)面層并沒燒壞。

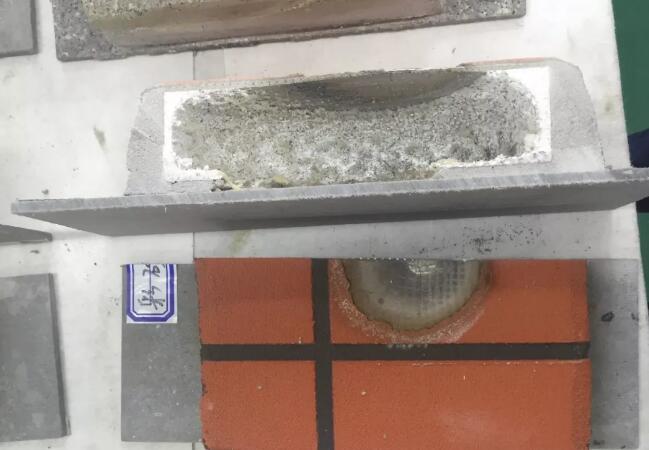

圖五、圖六：如果防護(hù)面層厚度足夠，苯板只能熔融而非燃燒，這是最基本的常識(shí)。
那么我們現(xiàn)在為什么還有大量保溫系統(tǒng)火災(zāi)？因?yàn)榉雷o(hù)面層被破壞了。實(shí)際上對(duì)于防護(hù)面層，從國家到地方都有各種明文規(guī)定：
比如遼公通【2014】234號(hào)文件《遼寧省民用建筑外墻保溫系統(tǒng)防火暫行規(guī)定》第九條規(guī)定：
建筑 外保溫系統(tǒng)應(yīng)采用不燃或難燃材料作防護(hù)層……首層的防護(hù)層厚度不應(yīng)小于15mm，其他層不應(yīng)小于5mm。
再比如GB／T50016-2014《建筑設(shè)計(jì)防火規(guī)范》第6.7.8條也強(qiáng)調(diào)：……采用B1、B2級(jí)保溫材料時(shí)，防護(hù)層厚度首層不應(yīng)小于15mm，其他層不應(yīng)小于5mm。

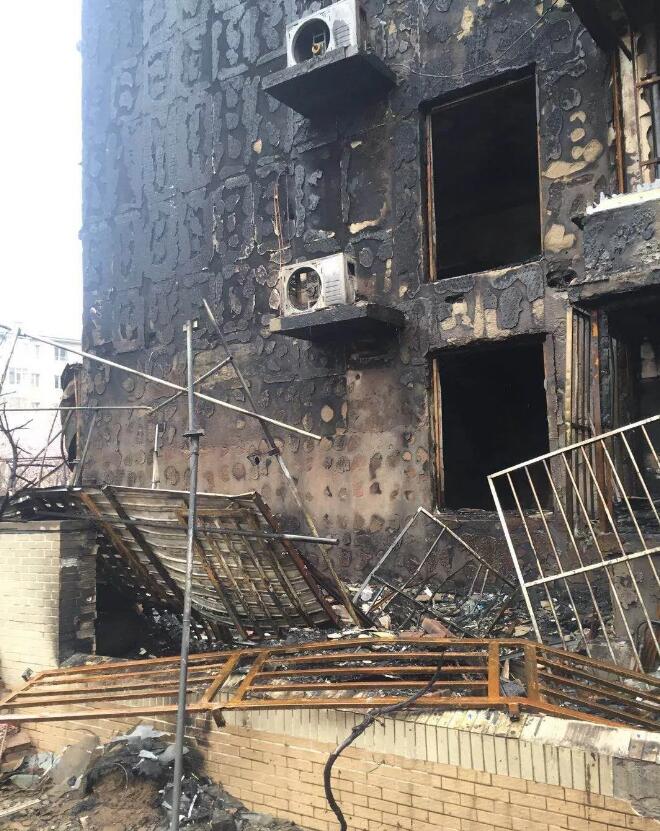

圖七、世代龍城過火后的慘像

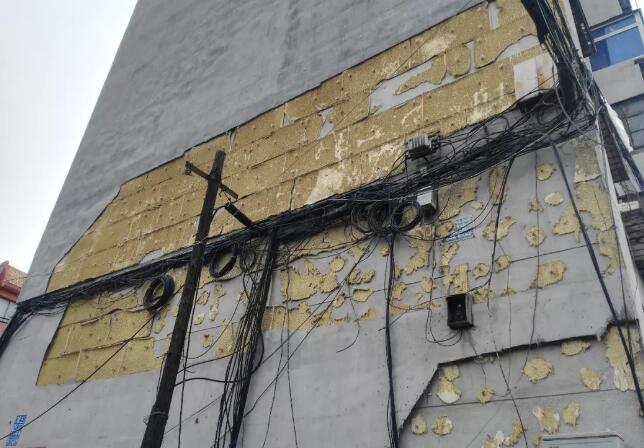

圖八、（世代龍城）沒著火的部位擠塑板也裸露在外邊，遇到明火仍有很大的火災(zāi)可能性
但在實(shí)際運(yùn)用中，我們的建筑物極少做到這個(gè)厚度，而且千瘡百孔。這就涉及另外一個(gè)問題，就是防護(hù)面層的抹面膠漿和網(wǎng)格布的質(zhì)量。我們?cè)趯?shí)踐過程中，看到很多防護(hù)面層如同雞蛋殼一樣不堪一擊，如同乞丐服一般。

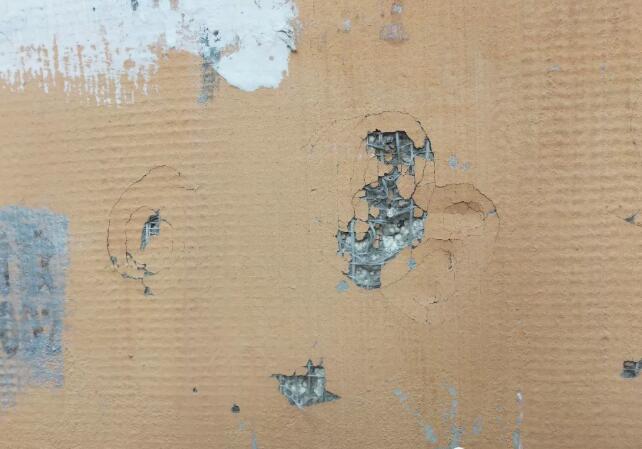

圖九、沈河區(qū)大南街道一處既有建筑改造外墻，這種質(zhì)量的外墻比比皆是，非常有安全隱患。
實(shí)際上根據(jù)CB／T29906-2013《模塑聚苯板薄抹灰外墻外墻保溫系統(tǒng)材料》的規(guī)定，對(duì)抹面膠漿質(zhì)量有嚴(yán)格的規(guī)定，比如抗沖擊性要達(dá)到3焦耳，壓折比小于等于3，可謂“禁拉又禁拽（抗開裂）、禁蹬又禁踹（抗沖擊）”，就是為了保證防護(hù)面層是一道堅(jiān)固的鎧甲，而不能“吹彈可破”。但在實(shí)際運(yùn)用中，除了華砂、臥牛山外，很少有廠家能達(dá)到29906規(guī)定的指標(biāo)。
網(wǎng)格布是防護(hù)面層的筋骨，一是需要有足夠的耐堿斷裂強(qiáng)力，不能一拉就斷。二是要耐堿，不能幾天過后就粉化了，但現(xiàn)實(shí)運(yùn)用中，還是有大量非標(biāo)網(wǎng)格布充斥市場。
如果網(wǎng)格布和抹面膠漿質(zhì)量不達(dá)標(biāo)，厚度還不夠。我們的外墻防護(hù)面層就會(huì)像窗戶紙一樣，一捅就破。保溫板與空氣直接接觸，剩下的就差一把火了。
最后說一下防火隔離帶，當(dāng)保溫板著火時(shí)，隔離帶可以阻擋火苗向下一層擴(kuò)散，但如果省略這個(gè)環(huán)節(jié)，火苗幾分鐘之內(nèi)就可竄至樓頂。
圖十、皇姑區(qū)銅山路一處既有建筑改造火災(zāi)，防火隔離帶阻隔了火勢(shì)蔓延

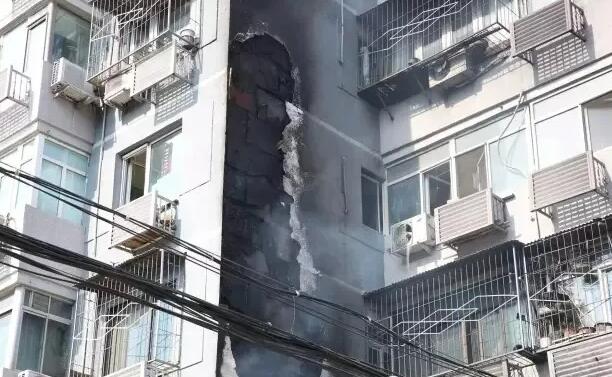

圖十一、視頻一中新生二街一處既有建筑改造居民樓過火后情形，沒有防火隔離帶，火苗會(huì)迅速躥升
三、火源
著火的第三個(gè)要素是火源， B1級(jí)材料的氧指數(shù)在30以上，過火的時(shí)候只是熔滴而沒有火焰，離火自熄。所以我們經(jīng)常會(huì)看到工地上著火，已經(jīng)燎到苯板但是沒有引發(fā)火災(zāi)的現(xiàn)象。

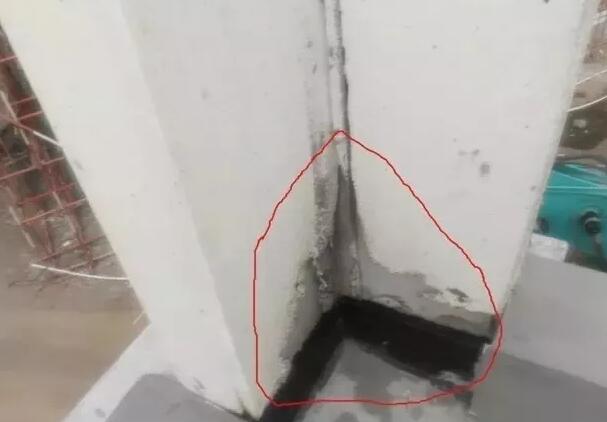

圖十二、這是沈陽某現(xiàn)場屋面做防水時(shí)，苯板被燒熔滴，但沒有明火，見不到煙痕。
但如果著火點(diǎn)的能量足夠強(qiáng)大，比如電纜短路引起火災(zāi)，那么B1級(jí)苯板也會(huì)著火。修師傅曾經(jīng)檢測(cè)過長春亞泰桂花苑和沈陽大東區(qū)都樓盤著火的保溫材料，一個(gè)氧指數(shù)達(dá)到30，一個(gè)達(dá)到32，但都發(fā)生火災(zāi)了。這是由于或者是電著火、或者是生活用火，將保溫材料引燃。
這就涉及另一個(gè)話題，就是對(duì)物業(yè)的管理。著火原因大多是管理不善造成的，比如一樓堆放大量易燃物品。
綜上所述，外保溫著火的前提是三個(gè)要素：B級(jí)保溫材料（可燃）、防護(hù)面層破壞（與空氣接觸）、火源（管理不善）。為杜絕火災(zāi)的發(fā)生，一是業(yè)主單位不能偷工減料，盡量使用A級(jí)防火保溫材料（如南陽銀通YT保溫材料），二是日常管理不能松懈。能做到這幾點(diǎn)，我們的外墻也會(huì)像歐洲、北美一樣，雖不能杜絕火災(zāi)的發(fā)生，但會(huì)最大限度避免。否則的話，勢(shì)必會(huì)來勢(shì)洶洶，不可避免。
（來源網(wǎng)絡(luò)，作者：修成鐵 。）
