我國建筑外墻保溫工程界一直把“三分材料、七分施工”、“材料是基礎(chǔ)，施工是關(guān)鍵”作為保證外墻保溫工程質(zhì)量的座右銘，這是因為，外墻保溫工程最終是通過施工來實現(xiàn)的，而目前我國的建筑保溫施工操作仍多以手工作業(yè)為主，操作人員的技術(shù)水平、心理素質(zhì)、責(zé)任心，工藝繁簡難易程度以及施工隊伍的管理水平等還存在許多問題，稍有疏忽便可能對整個外墻保溫工程質(zhì)量埋下隱患，國內(nèi)已經(jīng)發(fā)生的外墻保溫工程質(zhì)量事故都證明了這一點。
以常見的外墻外保溫工程為例，普通的粘貼保溫板薄抹灰外墻外保溫系統(tǒng)至少需要十幾道工序，工序最少的保溫裝飾一體板系統(tǒng)也至少需要五道工序以上，在施工環(huán)節(jié)中，工序多、涉及到的材料多、人工操作環(huán)節(jié)多，需要監(jiān)管的內(nèi)容也多，如果各階段不嚴(yán)格把控，將對外墻保溫工程質(zhì)量造成重大影響。
建筑外墻保溫層脫落歷年來一直存在，除去保溫材料本身質(zhì)量問題，很大一部分脫落都與施工有關(guān)，下面整理幾個極易導(dǎo)致外墻保溫脫落的典型細(xì)節(jié)，一塊了解一下。
（1）基層墻體表面處理不當(dāng)易造成外墻保溫系統(tǒng)脫落。當(dāng)基層墻體表面平整度偏差過大、基層墻體粘接強度偏小，基層墻體表面含有妨礙粘貼保溫板的物質(zhì)并未做處理時，容易造成外墻保溫系統(tǒng)脫落。

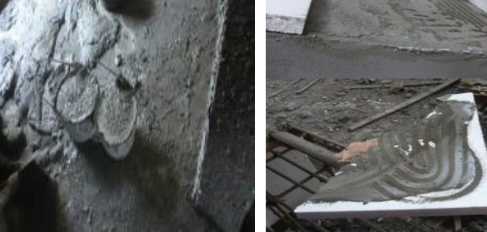

基層墻體表面處理不當(dāng)易造成外墻保溫系統(tǒng)脫落
（2）膠粘劑配置和涂抹不當(dāng)易造成外墻保溫系統(tǒng)脫落。如膠粘劑配置后超過可操作時間導(dǎo)致達(dá)不到外墻保溫系統(tǒng)對粘結(jié)性能的質(zhì)量要求，膠粘劑沒有按照點框法或條粘法施工，保溫板與基層墻體的有效粘貼面積過小，容易造成外墻保溫系統(tǒng)的脫落。

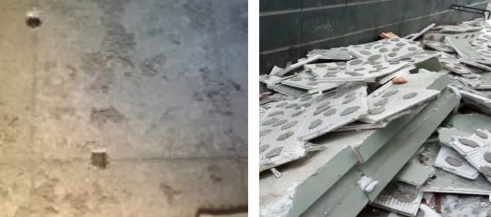

膠粘劑使用不當(dāng)造成外墻保溫系統(tǒng)脫落
（3）保溫板安裝不當(dāng)造成外墻保溫系統(tǒng)開裂或脫落。如擠塑板外墻外墻保溫系統(tǒng)保溫板未預(yù)先做界面處理，保溫板未錯縫粘貼而產(chǎn)生十字縫，保溫板接縫處高低差較大且未進行磨平處理，保溫板板縫過大且未進行填充導(dǎo)致砂漿進入縫隙，以上因素容易造成外墻保溫系統(tǒng)脫落和面層開裂問題。

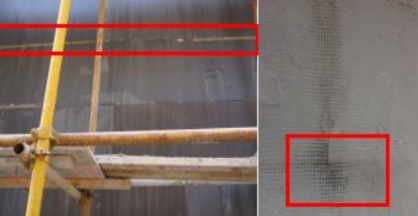

保溫板板縫處理不當(dāng)
（4）錨栓在保溫系統(tǒng)與基層墻體之間安裝不當(dāng)或失去有效連接。如有效的錨固深度不達(dá)標(biāo)，錨栓的安裝方式錯誤，致使錨固件承載力降低，錨栓固定在基層墻體時安裝不當(dāng)致使保溫板破裂，錨栓安裝孔徑過大導(dǎo)致錨栓松動未緊固等，以上因素容易造成外墻保溫系統(tǒng)面層開裂和脫落問題。

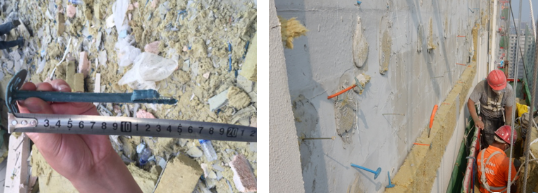

錨栓有效錨固深度不夠造成巖棉板保溫系統(tǒng)脫落
（5）涂抹抹面膠漿和鋪設(shè)玻纖網(wǎng)格布不當(dāng)易造成開裂和脫落。如抹面膠漿配置后過早使用或超過可操作性時間使用，抹面膠漿在保溫板上涂抹太薄或太厚且多次涂抹間隔時間較長，玻纖網(wǎng)格布沒有及時壓入到底層抹面膠漿中，致使玻纖網(wǎng)干鋪，容易造成外墻保溫系統(tǒng)面層開裂或脫落。玻纖網(wǎng)未搭接或搭接寬度較小，門窗洞口四角處未使用雙層玻纖網(wǎng)增強，玻纖網(wǎng)在抹面膠漿中的位置靠內(nèi)等因素容易造成飾面層開裂。

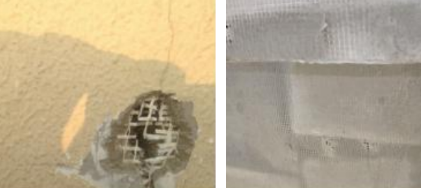

抹面膠漿涂抹太薄或太厚造成開裂
（6）外墻保溫系統(tǒng)細(xì)部構(gòu)造施工不到位造成內(nèi)部進水，造成外墻保溫系統(tǒng)開裂或脫落。如女兒墻無混凝土壓頂或外墻保溫系統(tǒng)未翻包施工，導(dǎo)致雨水從女兒墻與保溫層結(jié)合處進入外墻保溫系統(tǒng)內(nèi)部，容易形成滲透和凍脹破壞；外墻保溫系統(tǒng)與門窗洞口結(jié)合處沒有進行防水處理，導(dǎo)致飾面層進水后開裂和脫落。
（7）建筑工程項目現(xiàn)場外保溫材料隨意堆放，也未做好外保溫材料的防護措施，嚴(yán)重影響外保溫材料的性能。
外墻保溫施工現(xiàn)場管理不精細(xì)
以上問題，朋友們在施工過程中還是有必要注意下的。南陽銀通的YT保溫材料，出廠就是單組份產(chǎn)品，直接加水?dāng)嚢杈涂梢耘可蠅Γ�、粘結(jié)性能佳，克服了傳統(tǒng)保溫材料易龜裂、空鼓、脫落等弊病，而且可以實現(xiàn)無網(wǎng)施工，方便快捷，受到了廣大用戶及管理單位的好評，大家可以進行考察了解。
